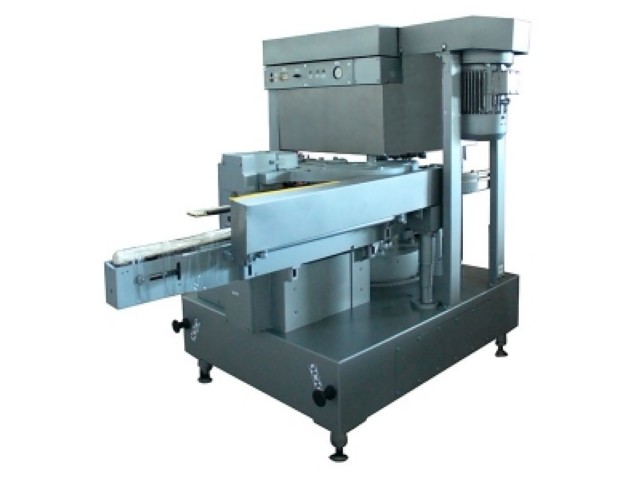

Закаточный автомат Б4-КЗК-14

Закаточная автоматическая машина предназначена для герметичного укупоривания металлических консервных банок (большого типоразмера). Область применения — устанавливается в линиях изготовления консервов и пресервов.

Отличительные особенности. Приемный транспортер со шнеком для деления произвольного потока банок по шагу. Магазин для автоматической подачи крышек. Маркирование крышек. Счет банок. Блокировки: нет банки — нет крышки, мало крышек — стоп машина. Центральная система смазки. Детали, контактирующие с банкой и крышкой, выполнены из нержавеющих материалов. Полная защита от движущихся частей. Электрооборудование во влагозащищенном исполнении. Электрическая защита 1Р54.

Габаритные размеры, мм: 2200х1370х1900

Масса, кг: 2150

Номинальная мощность, кВт: 3,0

Производительность, б/мин: 40, 50, 63, 80

Размер банок, мм: диаметр – 100-160; высота – 120-270

Толщина материала, мм, жести – 0,22-0,34; алюминия – 0,25-0,35

Б4-КЗК-14 – автоматическая закаточная машина роторного типа. Она предназначена для герметичного укупоривания методом обкатки крупных наполненных металлических консервных банок по ГОСТ 5981 на предприятиях консервной промышленности.

Б4-КЗК-14-01 отличается от Б4-КЗК-14 тем, что является паровакуумной машиной и имеет дополнительное устройство для подачи перегретого пара в подкрышечное пространство.

В зависимости от исполнения, производительность машин регулируется ступенчато – заменой шкивов, или плавно, при помощи частотного преобразователя. В последнем случае изменение производительности может осуществляться с пульта управления без остановки машины.

Машина Б4-КЗК-14 обеспечивает  выполнение в автоматическом режиме следующих операций:

прием банок от цеховых транспортных устройств;
поштучную выдачу крышек из магазина;
маркировку крышек (методом рельефной штамповки);
одевание крышек на банки;
подачу банок с крышками на позицию закатывания и одевание крышки на закаточный патрон;
закатывание банки (формирование двойного закаточного шва);
съем банки с закаточного патрона;
передачу банок на цеховые транспортные устройства.
Паровакуумная машина Б4-КЗК-14-01 обеспечивает выполнение дополнительной операции – вытеснение воздуха из незаполненного объема банки перегретым паром.  Надевание крышки на банку в ней также осуществляется в атмосфере перегретого пара, что обеспечивает создание вакуума в банке после ее охлаждения до комнатной температуры, благодаря конденсации пара.

Дополнительной опцией является оснащение машины счетчиком укупоренных банок.

Установка стопы крышек в магазин закаточной машины выполняется оператором вручную.

При выпуске машина налаживается на определенный типоразмер банки и толщину материала (жести – для жестяных банок или алюминия – для алюминиевых банок).

Переналадка машин для закатывания другого типоразмера банок производится при помощи регулировки, если диаметр банки не меняется, или при помощи комплекта сменных частей.

Переналадка машин для закатывания банок того же типоразмера, но из материала другой толщины, производится путем замены комплекта закаточных роликов.

Машины обслуживаются одним оператором-станочником, обеспечивающим их включение и выключение, контроль правильности процесса работы  и  загрузку стопы крышек в магазин крышек.
